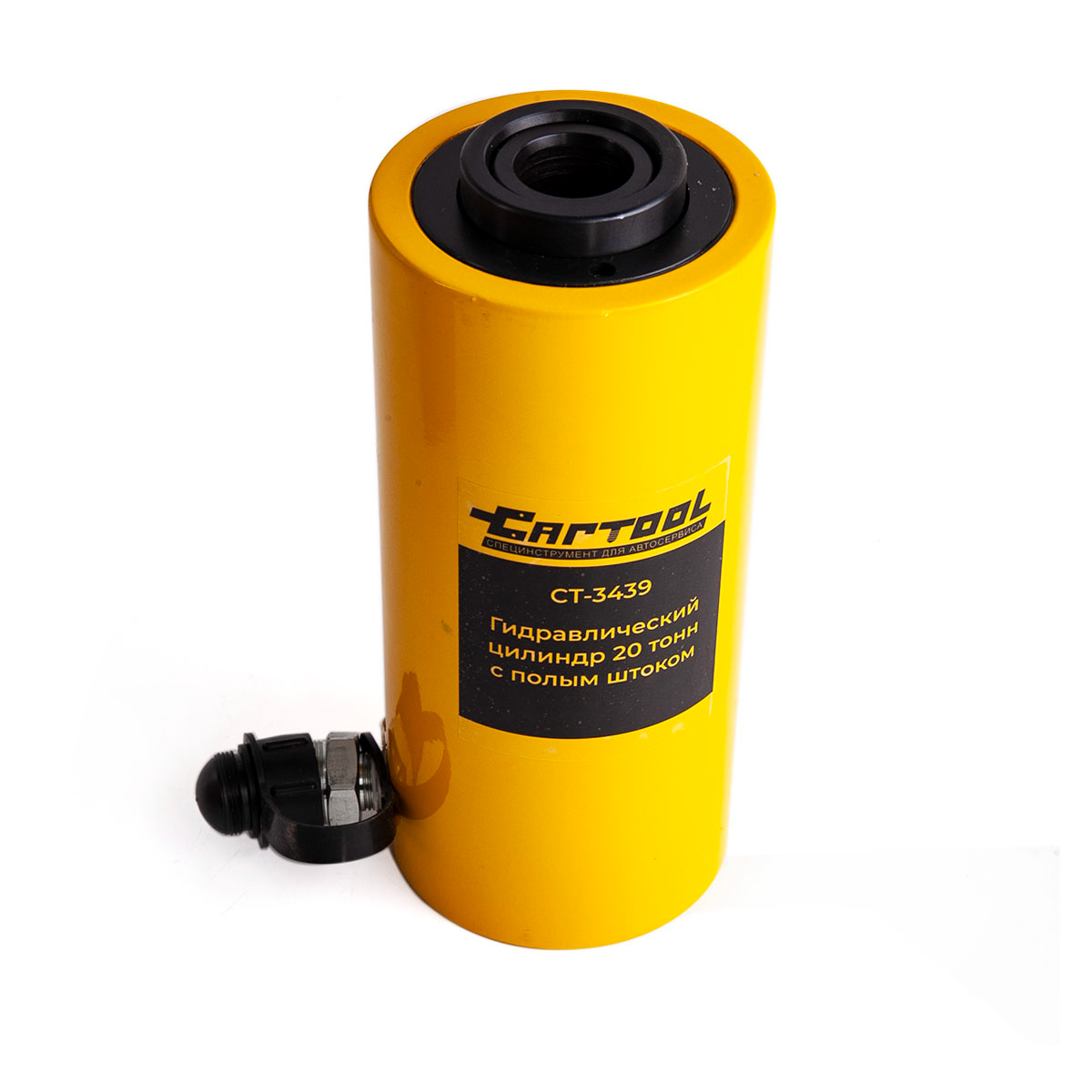

Гидравлический цилиндр 20т. с полым штоком Car-Tool CT-3439

CT-3439 Гидравлический цилиндр 20т. с полым штоком Car-Tool ? силовой гидроцилиндр для работы с различными съемниками при выпрессовке, запрессовке и других ремонтных операциях, где требуется контролируемое гидравлическое усилие. Полое отверстие в штоке позволяет использовать цилиндр в составе специализированной оснастки для автосервиса. Рабочее усилие цилиндра составляет 20 тонн, максимальный вылет штока ? 100 мм. Конструкция рассчитана на подключение к гидравлическому насосу, который приобретается отдельно; при использовании насосов других производителей необходимо подобрать подходящую соединительную муфту.
Резьбовое соединение на цилиндре ? 3/8 дюйма, соединительный штуцер ? ?папа? с наружной резьбой М24. Объем масла составляет 292 см?. Размеры по обозначениям на схеме: A ? 223 мм, B ? 323 мм, D ? 98 мм, G ? 27 мм, E ? 73 мм, F ? 54 мм. Вес цилиндра ? около 10 кг.
Гидроцилиндр может применяться как отдельный силовой элемент или в составе гидравлической линии. Гарантийный срок ? 12 месяцев со дня продажи конечному потребителю.
Преимущества
Полый шток позволяет использовать цилиндр совместно с различными съемниками и силовой оснасткой.
Усилие 20 тонн подходит для задач, где требуется значительное гидравлическое давление.
Ход штока 100 мм удобен для операций с большим рабочим перемещением.
Резьбовое соединение 3/8 дюйма и штуцер М24 упрощают подбор совместимых элементов гидролинии.
Возможна работа как с отдельным гидроцилиндром, так и в составе гидравлической системы из нескольких цилиндров.
Применяемость
Гидравлический цилиндр CT-3439 применяется с гидравлическими съемниками и силовой оснасткой для автосервиса. Подходит для операций выпрессовки и запрессовки, включая работы со ступичными подшипниками при использовании совместимого съемника CT-3787.
Для полноценной работы требуется гидравлический насос, приобретаемый отдельно. Перед подключением необходимо сверить совместимость насоса, соединительного штуцера и муфты.
Условия применения:
максимальное усилие ? 20 тонн;
максимальный ход штока ? 100 мм;
резьбовое соединение на цилиндре ? 3/8 дюйма;
соединительный штуцер ? ?папа?, наружная резьба М24;
гидроцилиндр нельзя эксплуатировать с превышением допустимой нагрузки и хода штока;
работа выполняется на твердой ровной поверхности с учетом центра тяжести поднимаемого или выпрессовываемого узла.
Комплектация
Гидравлический цилиндр с полым штоком Car-Tool CT-3439.
Гидравлический насос, съемники и соединительные муфты приобретаются отдельно.
