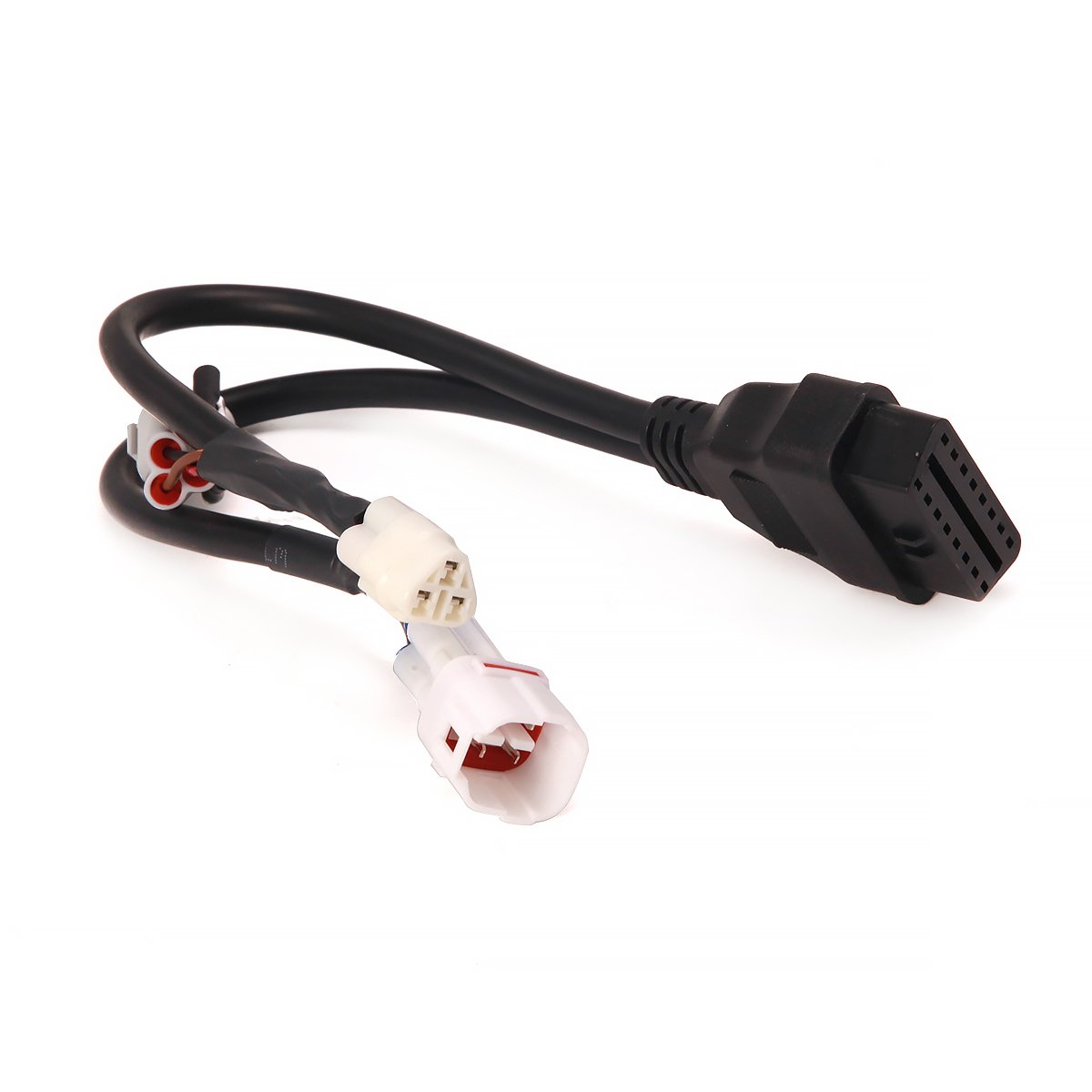

Диагностический кабель для мотоциклов Yamaha Launch LNC-124

Диагностический кабель для мотоциклов Yamaha Launch LNC-124
Launch LNC-124 ? специальный диагностический кабель для подключения совместимых мотоциклов и скутеров Yamaha к профессиональным сканерам серии Launch X-431.
Кабель позволяет использовать уже имеющийся автомобильный сканер Launch для диагностики мототехники Yamaha. Это практичное решение для мотосервисов, дилерских центров, выездных мастеров и специалистов, которые хотят расширить перечень услуг без покупки отдельного диагностического прибора.
Модель LNC-124 входит в линейку оригинальных диагностических кабелей Launch и предназначена для работы с несколькими типами фирменных диагностических разъёмов Yamaha. На официальном сайте Launch комплект обозначается как кабель Yamaha формата 4+3+3+1+1.

Преимущества Launch LNC-124
несколько типов разъёмов Yamaha в одном кабеле;
подключение мототехники разных поколений;
расширение возможностей имеющегося сканера Launch;
отсутствие необходимости использовать самодельные переходники;
удобство для стационарной и выездной диагностики;
возможность быстро определить причину неисправности;
подходит для мотосервисов и мультибрендовых СТО;
оригинальная принадлежность Launch.

Возможности диагностики
После подключения мотоцикла к сканеру и запуска программного модуля Launch MOTO кабель позволяет выполнять предусмотренные для конкретной модели диагностические операции:
считывать коды неисправностей электронных блоков;
удалять ошибки после ремонта;
просматривать текущие параметры и поток данных;
получать информацию об электронном блоке управления;
проверять показания датчиков;
выполнять тесты исполнительных механизмов;
проводить сервисные сбросы, адаптации и специальные процедуры.
Набор функций зависит от модели и года выпуска мотоцикла, установленного ЭБУ и версии программного обеспечения Launch. Для мотоциклетного комплекта Launch заявлены чтение и удаление DTC, просмотр потока данных, активные тесты и специальные функции.

Применяемость кабелей совместимых серий и моделей Yamaha
MT-03;
MT-07;
MT-09;
MT-09 Tracer;
MT-10;
FZ-07, FZ-09 и FZ-10;
Tracer 700 и Tracer 900;
XSR700;
XSR900;
YZF-R1;
YZF-R6;
YZF-R125;
MT-125;
FJR1300;
XT1200Z и XT1200ZE Super T?n?r?;
TMAX 530 и TMAX 560;
XMAX 125, XMAX 300 и XMAX 400;
NMAX 125;
YS125;
D?elight 125;
другие инжекторные мотоциклы и скутеры Yamaha с соответствующим диагностическим разъёмом.
Например, четырёхконтактное подключение применяется на ряде моделей MT, Tracer, XSR, YZF-R1, YZF-R6, FJR1300, Super T?n?r? и TMAX. Трёхконтактное подключение встречается на ряде малокубатурных моделей Yamaha, включая YZF-R125, MT-125, NMAX и XMAX.
Важно: одна и та же модель Yamaha в зависимости от года выпуска, поколения и рынка поставки может иметь другой диагностический разъём. Перед покупкой необходимо визуально сравнить форму колодки на мотоцикле с разъёмами кабеля LNC-124.

Совместимые сканеры Launch
Кабель может использоваться со следующими диагностическими сканерами:
Launch X-431 PRO, начиная с аппаратной версии V4.0;
Launch X-431 PRO V5.0;
Launch X-431 PRO3;
Launch X-431 PRO3 Link;
Launch X-431 PRO5;
Launch X-431 PAD V;
Launch X-431 PAD VII;
Launch X-431 PAD IX;
Launch X-431 IMMO PRO;
Launch X-431 IMMO PAD.
Обязательное условие работы ? наличие активированного программного модуля Launch MOTO с поддержкой марки Yamaha. Сам кабель является переходником и не выполняет диагностику без совместимого сканера и программного обеспечения. Launch официально позиционирует мотоциклетное расширение как дополнение к совместимым устройствам серии X-431.

Как подключить кабель
Найдите штатную диагностическую колодку на мотоцикле Yamaha.
Выберите подходящий разъём кабеля LNC-124.
Подключите кабель к мотоциклу.
Соедините 16-контактный разъём кабеля с диагностическим адаптером Launch.
Включите зажигание.
Откройте на сканере раздел Launch MOTO.
Выберите марку Yamaha, модель и диагностируемую систему.
